2. Análisis cualitativo de algunos edificios inteligentes en la ciudad de México, D.F

2.1 Hospital General Regional No. 1 "Gabriel Mancera"

El nuevo Hospital General Regional No. 1 "Gabriel Mancera", perteneciente al Instituto Mexicano del Seguro Social (IMSS), se encuentra ubicado sobre el eje 2 poniente, en Gabriel Mancera No. 222, colonia del Valle, en el Distrito Federal. Fue inaugurado a principios de 1996 y es un claro ejemplo de introducción de nuevas tecnologías en el diseño de instalaciones integradas al concepto arquitectónico del edificio.

El proyecto arquitectónico fue encomendado a Prodiana, S.A., empresa de la cual es director el arquitecto Félix Salas Guerrero. Lo relacionado con las instalaciones fue coordinado por el ingeniero Ramiro Sánchez Robles. El estudio de mecánica de suelos fue realizado por el ingeniero Alberto Cuevas. El proyecto estructural es del ingeniero Fernando Carrillo. La ejecución de los trabajos estuvo a cargo de la constructora Mirano y la supervisión fue responsabilidad de la empresa ABSA.

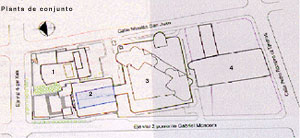

Planta de conjunto
1.Consulta externa 2. Torre hospitalaria 3. Estacionamiento-casa de máquinas

• Instalaciones y diseño arquitectónico
El arquitecto Sánchez Robles explica que si bien este proyecto no se puede ubicar dentro de los edificios inteligentes de la ciudad de México, porque no cuenta con todos los avances de la llamada tecnología, sí podemos afirmar que fue diseñado inteligentemente, tomando en cuenta la relación que existe entre las instalaciones y el diseño arquitectónico.

Planta tipo Torre Hospitalaria

•Iluminación. El aprovechamiento de la luz natural fue una de las condicionantes de la propuesta, que conjuga el diseño arquitectónico y la ingeniería bioclimática. El 60% del edificio goza de luz y ventilación naturales. El muro de la fachada oriente, en zona de urgencias, es de vitroblock, que no solamente permite el paso de la luz y una adecuada ventilación, sino que además sirve como colchón acústico. Debido a la función social de esta obra, se seleccionó cuidadosamente el uso de fuentes de luz eficientes, con horas de vida prolongada.

•Uso eficiente del agua. Con el fin de reducir el consumo del agua utilizada tradicionalmente en hospitales similares, alrededor de 800 litros por cama y día, se estudiaron distintas posibilidades para la aplicación de equipos y accesorios. Se llegó a la decisión de instalar equipos que, además de contar con accesorios de bajo consumo de agua, operan en forma automática al cierre y apertura de las llaves alimentadoras. También se colocaron reguladores de temperatura en las regaderas de los baños, donde la demanda de agua caliente representa gastos excesivos. Con la aplicación de estos sistemas, se reduce en un 40% el consumo del agua.

•Aguas negras tratadas. Para evitar un impacto en el entorno y la saturación de la red, el inmueble cuenta con una planta para el tratamiento de las aguas negras, que cumple con las normas técnicas de la Secretaría de Desarrollo Urbano y la Dirección General de Construcción y Operación Hidráulica de la ciudad de México.

•Gases medicinales. La instalación de gases medicinales es vital en un hospital. El hospital en mención dispone del equipo denominado "Grado Médico", lo mejor que existe en sistemas generadores de vacío y de aire comprimido, así como con una consola de tomas para cada cama.

2.2 Edificio Cenit Plaza Arquímedes

Ubicado en la esquina formada por las calles Arquímedes y Homero, en la colonia Polanco, Distrito Federal, el edificio Plaza Aquímedes fue terminado en 1994. Constituye hoy en día uno de los ejemplos más sobresalientes dentro de la modalidad de los edificios inteligentes de la ciudad de México. Según el arquitecto José Pixiotto, el objetivo de este tipo de construcciones es volver más eficientes sus instalaciones. Él mismo opina que la sensibilidad y la flexibilidad de una estructura, no es sólo su red de comunicación o la instalación de un equipo de seguridad y de ahorro de energía, sino una tendencia que va más allá. Cuando se piensa en un edificio de este tipo, no se puede pasar por alto la inteligencia del arquitecto, quien tiene la responsabilidad de escoger los materiales de construcción que beneficien a la estructura y el usuario; ubicar convenientemente los servicios y la entrada de la luz natural, y hacerlo confortable y económicamente rentable. El diseño arquitectónico y la construcción fueron realizados por la firma Pixiotto, S.A. de C.V.

Las instalaciones fueron asignadas a Gálvez, Hightec y Jhonson Control. El edificio cuenta con 22 000 m2 de área de construcción, repartida en 51/2 sótanos, 1 planta baja, 1 mezanine, 10 niveles y penthouse, además de los cuartos de máquinas y un helipuerto

•Instalaciones y diseño arquitectónico. Plaza Arquímedes cuenta con un centro de control, de donde se manejan y supervisan todas las instalaciones del edificio y los espacios a que éstas sirven. Esta supervisión se hace por medio de una computadora, la cual cuenta con un programa especialmente diseñado para el edificio. Dicho programa lleva el control y el registro del funcionamiento del edificio, así como del desempeño del operador en turno.

Dentro de este control están el sistema central de aire acondicionado, iluminación, sistemas de alarma y contra incendio, control de monóxido de carbono, telefonía, escaleras y espacios presurizados.

La fachada forma parte de la misma estructura interna del edificio, lo que la hace o le da una apariencia mucho más innovadora o futurista, complementando con esto el estilo de edificación al que pertenece el edificio inteligente. El material utilizado como recubrimiento en la fachada, es el zinc, el cual no necesita mucho mantenimiento y contribuye a darle un buen aspecto a la edificación.

Con relación a las instalaciones con que cuenta el edificio, en el caso del aire acondicionado, se consideraron torres de enfriamiento, complementadas con una planta de almacenamiento de hielo que operará durante las noches. Cada espacio cuenta con detectores inteligentes, los cuales registran el número de ocupantes en un espacio determinado y asimismo la cantidad de aire suministrada.

El sistema contra incendio cuenta con sensores térmicos, de humo y fotoeléctricos. Cuenta con sus propias plantas de abastecimiento, complementadas con las plantas de agua tratada y pluvial, y las plantas de agua potable, esto, en caso de que el agua del sistema se agote. La iluminación también cuenta con sensores que registran la presencia y activan el porcentaje necesario de luces. Por medio de la utilización de materiales constructivos como el zinc, aluminio, acero y muros de block, se logra un 30% de energía.

2.3 El World Trade Center (WTC)

El conjunto suma alrededor de 630 826 m2, de los cuales se ejecutaron 115 914 m2 en la torre de oficinas; 302 022 m2 de estacionamiento, con una capacidad de 8 026 cajones, y los 36 844 m2 del centro de convenciones y exposiciones. Hoy existen prácticamente cuatro etapas, dos reales: la torre con sus estacionamientos, el centro de convenciones y exposiciones, y dos a futuro: el centro comercial y el hotel. Todo el WTC se desarrolla en tres predios que suman 76 000 m2.

•La inteligencia del WTC. El sistema inteligente del WTC agrupa a todos los sistemas e instalaciones del edificio, tales como el de aire acondicionado, el hidráulico, eléctrico, de seguridad y protección contra incendio. Dicho sistema controla los accesos. Cuenta con un circuito cerrado de televisión y monitoreo de los tanques de almacenamiento, alarmas y elevadores. Acciona y detiene equipos, enciende y apaga alumbrados, y modera el trabajo de los equipos en cuanto a temperaturas, horarios e iluminación de áreas comunes. Cada uno de los espacios que se venden, cuenta con las acometidas básicas de todas las instalaciones necesarias y pueden volverse tan sofisticados como se requiera, ya que el sistema central permite la integración de cualquier otro sistema a los cerebros del edificio.

Con relación al ahorro de energía, se colocaron en todas las luminarias del edificio lámparas ahorradoras de vapor de sodio, focos tipo PL y lámparas ditróicas de bajo voltaje. En el caso del aire acondicionado, no solamente se consideraron torres de enfriamiento, sino también una planta de almacenamiento de hielo que operará durante las noches.

Para las fachadas del edificio se seleccionaron materiales que cumplieran con las normas internacionales de seguridad y riesgos, y que además formaran parte de la modernidad de la arquitectura del edificio. La fachada del WTC es comparada con un vestido de lentejuela, donde cada una de las piezas se mueve por sí sola para absorber el movimiento de un sismo. El espesor de los cristales varía entre seis y nueve milímetros. Dependiendo de su ubicación, el cristal en cuestión fue diseñado y fabricado especialmente para el WTC, con una garantía de 25 años por decoloración y resistencia.
